در دنیای امروز بدون استفاده از انرژی الکتریکی نمیتوانیم هیچ وسیله برقی را استفاده نماییم و در نتیجه رفاه در زندگی ما کاهش خواهد یافت یکی از تجهیزات اصلی در انتقال انرژی الکتریکی کابلهای برق می باشند که در سطح ولتاژ مختلف دسته بندی می شوند. در ولتاژ 0.6/1 کیلوولت به این سری از کابلها، کابل برق قدرت گفته می شود و با توجه به این که محصولات مد نظر در اینجا از سری افشان با هادی مسی انعطاف پذیر می باشند از این رو با نام کابل برق افشان قدرت شناخته می شوند. در ساختار این کابلهای برق هادی مسی با روکش و عایق پی وی سی یا پلی وینیل کلراید قرار دارد که علاوه بر انعطاف پذیری، دارای استحکام و مقاومت لازم در بهره برداری در زیر زمین را به آسانی دارند. 10 کابل برق افشان قدرت پربازدید گستره آبی در زیر آورده شده اند و می توانید اطلاعات بیشتری درباره این محصولات پربازدید به دست آورید.
اگر زمان کافی برای خواندن این مقاله را ندارید، کافیست با مشاوران گستره آبی تماس بگیرید.
10 کابل برق افشان قدرت پربازدید گستره آبی در گستره آبی
کابل برق افشان قدرت 1 در 240 روکش PVC اولین کابل قدرت افشانی است که در اینجا مایل به معرفی آن هستیم که دارای 1 رشته و سطح مقطع 240 میلی متر مربع است. این کابل برق تک رشته دارای 1849 مفتول مسی نازک به قطر 0.40 میلی متر می باشد که به صورت فشرده در کنار هم قرار گرفته و سطح مقطع ذکر شده را ایجاد می نمایند. عایق این کابل برق از نوع پی وی سی می باشد که دارای ضخامت 2.2 میلی متر است. ضخامت روکش نیز برای این کابل برق 1 در 240 قدرت که دارای هادی انعطاف پذیر مسی است معادل 1.9 میلی متر می باشد. این کابل برق همچنین دارای قطر خارجی 30.5 میلی متر است. حداکثر مقاومت رسانا در هر کیلومتر 0.0801 اهم و وزن تقریبی 2357 کیلوگرم در هر کیلومتر می باشد.
در جایگاه دوم کابل برق افشان قدرت 4 در 10 روکش PVC قرار دارد که در واقع یک کابل برق افشان قدرت 4 رشته است و به طور کلی از سطح مقطع 10 میلی متر مربع برخوردار است. در هر رشته از این کابل برق 4 رشته از 75 مفتول مسی انعطاف پذیر با قطر 0.40 میلی متر برای تهیه کابل قدرت استفاده می شود. روی این مفتولهای مسی با روکشی با ضخامت 1.8 میلی متر پوشانده می شود و عایق پی وی سی روی این 4 رشته کابل برق به ضخامت 1 میلی متر قرار می گیرد. این کابل برق افشان قدرت به طور کلی دارای قطر خارجی 21.3 میلی متر است. حداکثر مقاومت رسانا در هر کیلومتر 1.91 اهم و وزن تقریبی نیز در هر کیلومتر 700 کیلوگرم تخمین زده شده است.
یکی دیگر از انواع این کابل قدرت پربازدید در گستره آبی شامل کابل برق افشان قدرت 3 در 120+70 روکش PVC می باشد که از هادی مسی افشان بهره می برد و این کابل برق قدرت انعطاف پذیر دارای 3.5 رشته است و سطح مقطع 120 میلی متر مربع در کابل فاز و سطح مقطع 70 میلی متر مربع در کابل نول دارد. همچنین برای تشکیل کابل قسمت فاز نیاز به استفاده از 891 مفتول مسی به قطر 0.40 میلی متر و برای قسمت نول نیز از 532 مفتول مسی به قطر 0.40 میلی متر استفاده می شود. ضخامت عایق در فاز 1.6 میلی متر و در نول 1.4 میلی متر است. ضخامت روکش این کابل برق قدرت 3.5 رشته ای معادل 2.6 میلی متر و قطر خارجی کابل برق 51 میلی متر می باشد. از طرفی حداکثر مقاومت رسانا در فاز 0.161 اهم در هر کیلومتر و در نول 0.272 اهم در هر کیلومتر است. وزن تقریبی برای این کابل برق در هر کیلومتر 5200 کیلوگرم در هر کیلومتر در نظر گرفته شده است.
کابل برق افشان قدرت 5 در 6 روکش PVC در رتبه چهارم قرار گرفته است و دارای 5 رشته با سطح مقطع کلی 6 میلی متر مربع است. هر رشته از این کابل برق افشان دارای 79 مفتول مسی نازک به قطر 0.30 میلی متر است. این رشته های افشان در کنار هم به صورت فشرده قرار گرفته اند و هر رشته از این کابل برق قدرت افشان 5 رشته را تشکیل می دهند. ضخامت عایق پی وی سی برای این کابل 1 میلی متر، ضخامت روکش نیز 1.8 میلی متر و نهایتا قطر خارجی 18.6 میلی متر می باشد. حداکثر مقاومت رسانا در هر کیلومتر از این کابل افشان قدرت 3.3 اهم و وزن این کابل برق به صورت تقریبی در هر کیلومتر 480 کیلوگرم است.
کابل برق افشان قدرت 3 در 35+16 روکش PVC دارای 3.5 رشته متشکل از رشته های فاز و نول است. رشته های فاز 35 میلی متر مربع سطح مقطع دارد و رشته نول از سطح مقطع 16 میلی متر مربع برخوردار است. در ساختار رشته فاز این کابل برق قدرت افشان از 261 مفتول مسی به قطر 0.40 میلی متر و در رشته نول نیز از 122 مفتول مسی به قطر 0.40 میلی متر بهره برده شده است. ضخامت عایق رشته فاز 1.2 میلی متر و ضخامت عایق رشته نول 1 میلی متر می باشد. روکش پی وی سی برای این کابل افشان قدرت از ضخامت 1.9 میلی متر برخوردار است. همچنین می بایست اشاره نماییم که قطر خارجی برای این کابل برق قدرت 29 میلی متر می باشد. لازم به ذکر است حداکثر مقاومت رسانا برای این کابل برق در رشته فاز 0.554 اهم در هر کیلومتر و در رشته نول 1.21 اهم در هر کیلومتر می باشد. وزن برای این کابل برق در هر کیلومتر 1625 کیلوگرم در هر کیلومتر تقریب زده شده است.

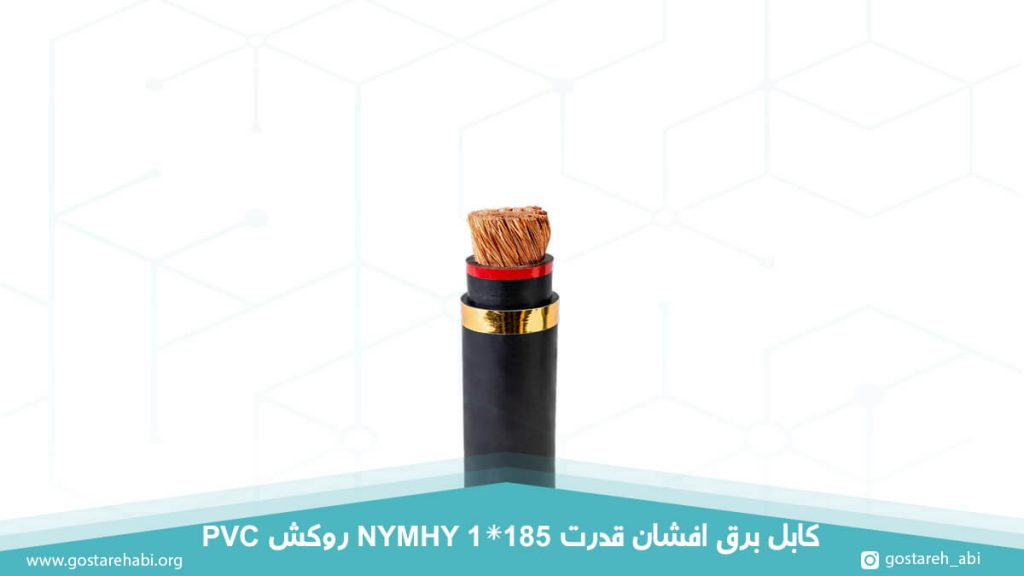

کابل برق افشان قدرت 1 در 185 روکش PVC با یک رشته و سطح مقطع 185 میلی متر مربع در جایگاه ششم از کابلهای برق افشان فدرت پربازدید قرار می گیرد. این کابل برق در ساختار خود از 1440 هادی مسی افشان به قطر 0.40 میلی متر بهره می برد. ضخامت عایق پی وی سی برای این کابل برق 2 میلی متر و ضخامت روکش 1.9 میلی متر است. از طرفی قطر خارجی که برای این کابل برق در نظر گرفته می شود 28.5 میلی متر محاسبه شده است. در هر کیلومتر از این کابل برق قدرت افشان مقاومت رسانا به صورت حداکثری 0.106 اهم و وزن تقریبی 1865 کیلوگرم می باشد.
هفتمین کابل برق قدرت افشان از 10 کابل برق افشان قدرت پربازدید گستره آبی کابل برق افشان قدرت 3 در 25+16 روکش PVC می باشد که دارای 3.5 رشته است. این کابل برق قدرت 3.5 رشته دارای 3 رشته فاز به سطح مقطع 25 میلی متر مربع و یک رشته نول با سطح مقطع 16 میلی متر مربع است. هر رشته از این کابل برق افشان در فاز دارای 193 مفتول مسی به قطر 0.40 میلی متر و در نول دارای 122 مفتول مسی به قطر0.40 میلی متر می باشد. ضخامت عایق برای فاز 1.2 میلی متر و ضخامت عایق برای نول 1 میلی متر است. توجه داشته باشید ضخامت روکش پی وی سی برای این کابل برق 1.8 میلی متر و قطر خارجی این کابل برق 24.5 میلی متر در نظر گرفته شده است. در رشته فاز حداکثر مقاومت رسانا 0.78 اهم در هر کیلومتر و در نول حداکثر مقاومت رسانا 1.21 اهم در هر کیلومتر می باشد. وزن تقریبی برای این کابل برق قدرت افشان 1320 کیلوگرم در هر کیلومتر است.
در جایگاه هشتم کابل برق افشان قدرت 4 در 35 روکش PVC قرار دارد که از 4 رشته و سطح مقطع 35 میلی متر مربع تشکیل می شود. در هر رشته از این کابل برق افشان قدرت 261 مفتول مسی به قطر 0.40 میلی متر قرار دارد که با هم یک رشته و نهایتا سطح مقطع گفته شده را ایجاد می نمایند. ضخامت عایق برای این کابل برق 1.2 میلی متر، ضخامت روکش نیز 1.8 میلی متر و نهایتا قطر خارجی 32.8 میلی متر است. حداکثر مقاومت رسانا برای این کابل افشان قدرت 0.554 اهم در هر کیلومتر و وزن تقریبی 1800 کیلوگرم در هر کیلومتر محاسبه شده است.
کابل برق افشان قدرت 4 در 6 روکش PVC نهمین کابل برق قدرت پربازدید گستره آبی است که در هر رشته از این کابل برق افشان قدرت چهار رشته 79 مفتول مسی افشان به قطر 0.30 میلی متر قرار دارد و نهایتا سطح مقطع 6 میلی متر مربع محاسبه شده است. عایق و روکش این کابل برق از جنس پلی وینیل کلراید می باشد و ضخامت عایق 1 میلی متر و ضخامت روکش 1.8 میلی متر و همچنین این کابل برق دارای قطر خارجی 17.2 میلی متر است. حداکثر مقاومت رسانا در هر کیلومتر 3.3 اهم و وزن تقریبی نیز در هر کیلومتر 430 کیلوگرم تخمین زده شده است.
آخرین کابل قدرتی که در اینجا بررسی می شود کابل برق افشان قدرت 1 در 120 روکش PVC می باشد که دارای یک رشته کابل افشان با 891 مفتول مسی به قطر 0.40 میلی متر است که در نهایت سطح مقطع 120 میلی متر مربع را فراهم می آورد. این کابل برق دارای ضخامت عایق 1.6 میلی متر، ضخامت روکش 1.7 میلی متر و نهایتا قطر خارجی 23 میلی تر می باشد. حداکثر مقاومت رسانا در این کابل قدرت مسی در هر کیلومتر 0.161 اهم و وزن آن نیز در هر کیلومتر 1154 کیلوگرم است.
