10 کابل برق افشان سبک پربازدید گستره آبی

کابلهای برق به شکل های مختلف تهیه می شوند و بسته به نحوه طراحی و تعبیه آنها می توانند در شبکه توزیع انرژی و انتقال جریان الکتریکی برای تامین برق مصرفی مورد استفاده قرار گیرند. در ساختمان کابل برق می توانید جزییاتی از جمله هادی، عایق و پوشش را مشاهده خواهید کرد. هادی در کابلهای برق از جنس مس و یا آلومینیوم است و در اکثر مواقع از عایق پلی وینیل کلراید جهت عایق بهره برده می شود و البته پوشش مربوط به کابل برق به صورت شیل محافظ یا غلافی روی عایق و روی هادی قرار می گیرد که معمولا زرهی فولادی است. 10 کابل برق افشان سبک پربازدید گستره آبی از سری کابل قابل انعطاف NYMHY با هادی مسی، عایق پلی وینیل کلراید با ولتاژ نامی 300/500 ولت می باشند و از این رو با نام کابل برق افشان سبک شناخته می شوند اما چرا افشان؟ می بایست اشاره نماییم که این سری از کابلهای برق از رشته های بسیار نازک هادی مسی که در کنار هم تنیده شده اند تا سطح مقطع مورد نیاز را ایجاد کنند تشکیل می شوند و دارای انعطاف پذیری قابل توجه هستند. از این رو با نام افشان شناخته می شوند. در ادامه به 10 کابل برق افشان سبک پربازدید گستره آبی اشاره خواهیم کرد.

10 کابل برق افشان سبک پربازدید در گستره آبی

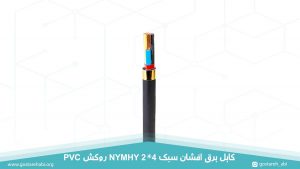

کابل برق افشان سبک 2 در 4 روکش PVC

اولین مدل از این کابلهای برق افشان پربازدید شامل کابل برق افشان سبک 2 در 4 روکش PVC می گردد. این کابل برق دارای سطح مقطع 4 میلی متر مربع می باشد و از دو رشته سیم افشان تشکیل می گردد. هر رشته از این سیم ها دارای سطح مقطع 51×0.30 میلی متر است. ضخامت عایق 0.8 میلی متر و روکش 1.1 میلی متر است. قطر خارجی 10.6 میلی متر در نظر گرفته می شود. حداکثر مقاومت رسانا 4.95 اهم در هر کیلومتر و وزن تقریبی 171 کیلوگرم در هر کیلومتر است.

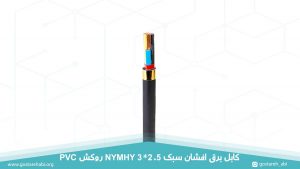

کابل برق افشان سبک 3 در 2.5 روکش PVC

کابل برق افشان سبک 3 در 2.5 روکش PVC دومین محصول پربازدید در گستره آبی می باشد و دارای ولتاژ نامی 300/500 میلی متر است. از طرفی این کابل برق سبک دارای سطح مقطع 2.5 میلی متر مربع و تعداد سه رشته سیم افشان با هادی مسی می باشد. تعداد و قطر مفتولها برای این کابل برق افشان سبک معادل 48 در 0.25 میلی متر می باشد. ضخامت عایق 0.8 میلی متر و ضخامت روکش کابل برق 1.1 میلی متر است. قطر خارجی نیز برای این کابل برق 10 میلی متر می باشد. حداکثر مقاومت رسانا 7.98 اهم در هر کیلومتر و وزن تقریبی برای این کابل در هر کیلومتر 153 کیلوگرم است.

کابل برق افشان سبک 3 در 4 روکش PVC

سومین مدل کابل برق افشان سبک 3 در 4 روکش PVC می باشد و از ولتاژ نامی 300/500 ولت بهره می برد و از این رو به عنوان کابل برق افشان سبک شناخته می شود. سطح مقطع این کابل برق 4 میلی متر مربع است و از سه رشته سیم افشان بهره می برد. تعداد هر رشته هادی مسی در این سیم افشان 51 و قطر هر رشته افشان 0.30 میلی متر است که با هم یک رشته سیم را تشکیل می دهند. ضخامت عایق 0.8 میلی متر، ضخامت روکش 11.2 میلی متر می باشد و حداکثر مقاومت رسانا 4.95 اهم در هر کیلومتر و وزن تقریبی برابر با 211 کیلوگرم در هر کیلومتر است.

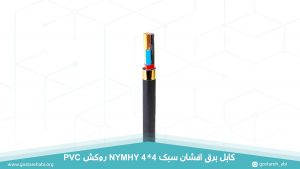

کابل برق افشان سبک 4 در 4 روکش PVC

در جایگاه چهارم کابل برق افشان سبک 4 در 4 روکش PVC قرار می گیرد که دارای ولتاژ نامی 300/500 ولت، سطح مقطع نیز 4 میلی متر مربع در نظر گرفته شده است که در نام این کابل برق شناور سبک نهفته است. تعداد رشته های هادی در هر رشته سیم افشان 51 عدد با قطر 0.30 میلی متر است که با روکش پوشانده می شوند و سپس در کنار هم سطح مقطع گفته شده را فراهم می آورند. این کابل برق دارای 4 رشته از این سیم های افشان می باشد. ضخامت روکش 1.2 و ضخامت عایق 0.8 میلی متر است. از طرفی برای این کابل سبک قطر خارجی معادل 12.5 میلی متر در نظر گرفته می شود. همچنین حداکثر مقاومت رسانا 4.95 اهم در هر کیلومتر و وزن تقریبی 262 کیلوگرم در هر کیلومتر می باشد.

کابل برق افشان سبک 5 در 4 روکش PVC

جایگاه پنجم به کابل برق افشان سبک 5 در 4 روکش PVC با تعداد 4 رشته سیم افشان و سطح مقطع 4 میلی متر مربع اختصاص داده شده است. ولتاژ نامی 300/500 ولت و تعداد و قطر مفتولها معادل 51 در 0.30 میلی متر است. ضخامت عایقی برای این کابل برق 0.8 میلی متر، ضخامت روکش 1.3 میلی متر و قطر خارجی 13.9 میلی متر است. از طرفی حداکثر مقاومت رسانا 4.95 اهم در هر کیلومتر در نظر گرفته شده است و برای هر کیلومتر از این کابل برق وزن تقریبی 331 کیلوگرم می باشد.

افشان سبک 3 در 1.5 روکش PVC

کابل برق افشان سبک 3 در 1.5 روکش PVC دارای سه رشته سیم افشان و سطح مقطع 1.5 میلی متر مربع است. از طرفی هر رشته از این سیم افشان دارای 28 عدد مفتول نازک مسی با قطر 0.25 میلی متر است که در نهایت این سه رشته در کنار هم سطح مقطع مد نظر را ایجاد می نماید. ضخامت روکش 0.9 میلی متر، ضخامت عایق 0.7 میلی متر و قطر خارجی دارای 8.25 میلی متر است. حداکثر مقاومت رسانا 13.3 اهم در هر کیلومتر و وزن تقریبی 102 کیلوگرم در هر کیلومتر محاسبه گردیده است.

کابل برق افشان سبک 4 در 1.5 روکش PVC

جایگاه هفتم مختص به کابل برق افشان سبک 4 در 1.5 روکش PVC می باشد. این محصول دارای سطح مقطع 1.5 میلی متر مربع و تعداد 4 رشته سیم افشان است که خود از 28 عدد هادی مسی نازک به قطر 0.25 میلی متر تشکیل شده اند. ضخامت عایق کابل برق 0.7 میلی متر و ضخامت روکش آن 1 میلی متر محاسبه شده است. از طرفی قطر خارجی برای این کابل 9.1 میلی متر و حداکثر مقاومت رسانا 13.3 اهم در هر کیلومتر و وزن تقریبی کابل برق در هر کیلومتر 129 کیلوگرم است.

کابل برق افشان سبک 2 در 0.75 روکش PVC

در جایگاه هشتم کابل برق افشان سبک 2 در 0.75 روکش PVC قرار می گیرد و از دو رشته مسی افشان تشکیل شده است که خود دارای 22 عدد مفتول مسی نازک به قطر 0.20 میلی متر است و در نهایت به کابل برق سطح مقطع 0.75 میلی متر مربع را می بخشد. ولتاژ کابل برق افشان سبک 300/500 میلی متر است و برای این کابل برق قطر خارجی 6.3 میلی متر، ضخامت عایق 0.6 میلی متر است. حداکثر مقاومت رسانا 26 اهم در هر کیلومتر و وزن تقریبی نیز 55 کیلوگرم در هر کیلومتر می باشد.

کابل برق افشان سبک 2 در 2.5 روکش PVC

جایگاه نهم از 10 کابل برق افشان سبک پربازدید گستره آبی به کابل برق افشان سبک 2 در 2.5 روکش PVC اختصاص دارد. ولتاژ نامی 300/500 ولت می باشد و این کابل برق دارای دو رشته سیم افشان مسی تشکیل شده و این کابل برق همانطور که از نام آن مشخص است دارای سطح مقطع 2.5 میلی متر مربع می باشد. تعداد مفتول مسی در هر رشته سیم 48 عدد و قطر هر مفتول 0.25 میلی متر است. ضخامت عایق 0.8 میلی متر، ضخامت روکش 1 میلی متر و قطر خارجی 9.2 میلی متر در نظر گرفته می شود. حداکثر مقاومت رسانا 7.98 اهم در هر کیلومتر و وزن تقریبی 125 کیلوگرم در هر کیلومتر است.

کابل برق افشان سبک 4 در 0.75 روکش PVC

کابل برق افشان سبک 4 در 0.75 روکش PVC آخرین مدل از پربازدیدترین کابلهای برق افشان سبک می باشد که دارای سطح مقطع 0.75 میلی متر مربع و تعداد سیم افشان در این کابل برق 4 عدد است. هر رشته سیم دارای 22 مفتول نازک مسی به قطر 0.20 میلی متر می باشد. همچنین ضخامت عایق 0.6 میلی متر و ضخامت روکش 0.8 میلی متر در نظر گرفته شده است. قطر خارجی برای این کابل برق 7.5 میلی متر است. از طرفی در هر کیلومتر از این کابل برق افشان سبک با ولتاژ 300/500 ولت، حداکثر مقاومت رسانا 26 اهم و وزن تقریبی نیز 81 کیلوگرم تخمین زده شده است.
