قیمت ترانسفورماتور روغنی نرمال 160KVA ردیف 11

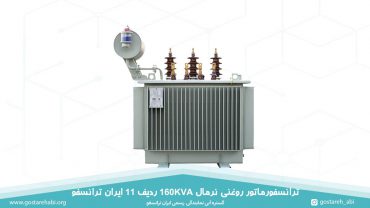

ترانسفورماتور روغنی نرمال 160KVA ردیف 11 ایران ترانسفو یکی از مدلهای ترانسفورماتور توزیع روغنی دارای منبع انبساط می باشد که به دلیل کاربرد فرآوان با نام ترانسفورماتور نرمال نیز شناخته می شود. از آنجایی که برای تبدیل ولتاژ و جریان در خطوط برق استفاده می شود، پیش از خرید نیاز است بیشتر درباره مشخصات فنی آن و قیمت ترانسفورماتور بدانید.

مشخصات فنی ترانسفورماتور روغنی نرمال 160KVA ردیف 11 ایران ترانسفو

• ولتاژ ورودی و خروجی: در این ترانسفورماتور کاهنده میزان ولتاژ دریافتی در سیم پیچ ورودی یا ولتاژ اولیه که بیانگر فشار قوی می باشد برابر با 10 کیلو ولت است و در اثر القای الکترومغناطیس به صورت فشار ضعیف یا ولتاژ خروجی در سیم پیچ ثانویه به 0.4 کیلو ولت تحویل داده می شود.
• نرخ امپدانس: مثاومت الکتریکی ناشی از اعمال ولتاژ به جریان در خطوط توزیع برابر با 4 درصد ولتاژ می باشد.
• فرکانس نامی: فرکانس نامی در این ترانسفورماتور ایران ترانسفو نیز به 50 هرتز می رسد.
• توان نامی: آنچه بیانگر توان نامی این ترانسفورماتور سه فاز است عددی می باشد که بر روی نام آن جای گرفته است و این میزان 160 کیلو ولت آمپر می باشد.
• گروه برداری: این دستگاه در گروه برداری Yzn5 قرار گرفته که بیانگر اتصالات سیم پیچ فشار قوی به صورت سه فاز و به شکل ستاره (Y) و در سیم پیچ فشار ضعیف اتصالات به صورت سه فاز و به شکل زیگزاگ (z) و نول (n) خواهد بود.
• دمای محیط: همچنین دمای محیط مربوط به این ترانسفورماتور توزیع روغنی حداکثر به 40 درجه سانتی گراد می رسد.

روغن و مخزن ترانسفورماتور روغنی نرمال ایران ترانسفو

در ترانسفورماتور توزیع، روغن نقش اساسی را دارد، به عبارت دقیق تر روغن موجود در این ترانسفورماتورهای توزیع روغنی نه تنها به عنوان مایع خنک کننده بلکه به عنوان عایق استفاده می گردد. روغنهای که در ترانسفورماتورها استفاده می شود از نوع روغن معدنی بر طبق استاندارد IEC60296 و در صورت درخواست مصرف کنندگان روغن مورد نظر به صورت مصنوعی تهیه شده و امثال روغنهای سیلیکونی یا MIDEL که دارای نقطه اشتعال بالاتری می باشند استفاده می شود. در ترانسفورماتور کنسرواتیو آنچه اهمیت دارد این است که مخزن نه تنها قسمت اکتیوپارت و روغن دی الکتریک را در خود جای داده است، بلکه وظیفه خنک کنندگی را برای دستگاه نیز به عهده دارد. مخزن ترانسفورماتور از سه بخش اصلی کل، دیواره ها و قاب که همگی به وسیله جوشکاری به همدیگر متصل شده اند تشکیل می شود. برای بستن درپوش مخزن نیز از پیچ و مهره هایی که درپوش را به قسمت قاب مخزن متصل می کنند استفاده می پردد و سپس با یک واشر لاستیکی آب بندی می شود. دیواره های مخزن که نقش سطوح خنک کنندگی را بازی می کنند، دارای سطح صاف و یا سطوح کنگره ای شکل هستند که با نام پره شناخته می شوند و وظیفه اصلی آنها خنک کاری ترانسفورماتور است. آنچه منجر به خنک شدن ترانسفورماتور می شود آزاد حرکت کردن روغن درون مخزن و داخل مجرای پره ها و همچنین هوای محیط نیز به راحتی در بین پره ها جا به جا می شود که حالت با نام روش خنک کنندگی ONAN می باشد. اینکه دستگاه چه تعداد پره خنک کنندگی دارد و ابعاد آن به چه صورت باشد بستگی به طراحی دارد که با هدف دفع حرارت از ترانسفورماتور انجام می شود. البته توجه داشته باشید که اگر ترانس مد نظر ما دارای توان کم و تلفات حرارتی ناچیز باشد، دیواره مخزن به صورت سطح صاف بوده و نیاز به پره ندارد. همچنین با توجه به قدرتی که دستگاه دارد، دفع حرارتی و استحکام مکانیکی مورد نیاز مخزن، امکان طراحی دیواره های صاف مجهز به رادیاتورهای جداشونده نیز وجود دارد. این نوع مخزن ها با استفاده از تقویت هایی که روی آن انجام می شوند می توانند در شرایط خلاء نیز کار نمایند.

قیمت ترانسفورماتور روغنی نرمال 160KVA ردیف 11 ایران ترانسفو

ترانسفورماتور ایران ترانسفو یکی از تولیدات محبوب در زمینه ترانسفورماتور می باشد که مصرف کنندگان می توانند در صورت تمایل به خرید این دستگاه به وبسایت گستره آبی نمایندگی ایران ترانسفو مراجعه نمایند و با تماس با شماره های موجود در سایت از مشاوره رایگان و تخفیفات ویژه قیمت ترانس برق بهره برند. همچنین لیست قیمت ایران ترانسفو و کاتالوگ ترانسفورماتور ایران ترانسفو نیز برای شما مشتریان گرامی در وبسایت تعبیه شده است تا به آسانی از قیمت ترانس اطلاع کسب نمایند.
