قیمت ترانسفورماتور کم تلفات 315KVA هرمتیک ردیف 33

انتخاب ترانسفورماتوری که بتواند نیاز شما را بر طرف کند ملزم به دانستن مشخصات فنی است که در این جا ما به بررسی مشخصات مربوط به ترانسفورماتور کم تلفات 315KVA هرمتیک ردیف 33 ایران ترانسفو به عنوان یکی از انواع ترانسفورماتورهای توزیه روغنی هرمتیک تولید گروه صنعتی ایران ترانسفو پرداخته ایم. علاوه بر این از آنجایی که این ترانسفورماتور ها می بیاست در خطوط برق قرار گیرند نیاز است هدر رفت انرژی کمتری داشته باشند به همین خاطر از مواد اولیه کم تلفات در طراحی اجزا و بدنه استفاده می گردد. در ادامه بیشتر درباره این محصول و قیمت ترانسفورماتور توضیح خواهیم داد.

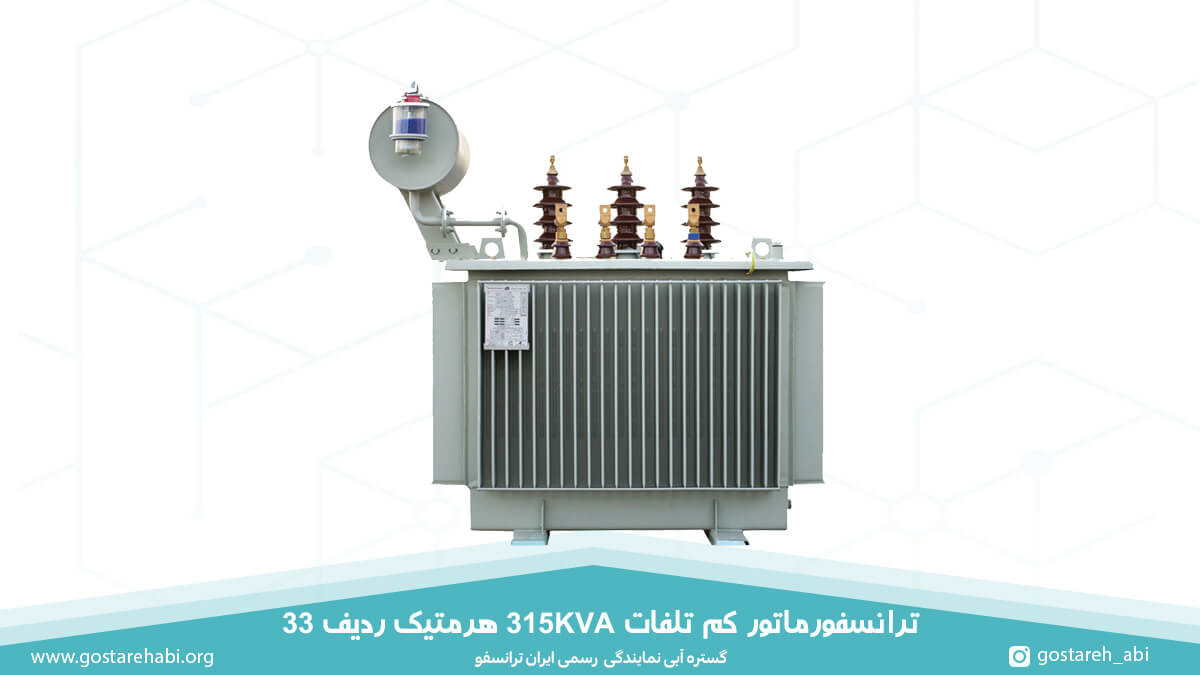

مشخصات فنی ترانسفورماتور کم تلفات 315KVA هرمتیک ردیف 33 ایران ترانسفو

ابعاد مربوط به این ترانسفورماتور کم تلفات شامل طول 1560 میلی متر در عرض 970 میلی متر در ارتفاع 1599 میلی متر می شود که توانسته وزن این دستگاه را با اجزای داخلی به طور کلی به حداکثر 1355 کیلوگرم برساند. از طرفی همانطور که از نام آن پیداست تلفات کمی دارد که به صورت جداگانه در حالت بدون بار برابر با 625 وات و زمانی که ترانسفورماتور توزیع بار دارد به 3850 وات می رسد. نرخ امپدانس که بیانگر مقاومت الکتریکی در مدار الکتریکی خطوط توزیع برق می باشد و در اثر اعمال ولتاژ به جریان به وجود می آید معادل 6 درصد است. فرکانس نامی نیز 50 هرتز بوده و سطح نویز در این ترانسفورماتور سه فاز برابر با 61.5 دسی بل است. توجه داشته باشید آنچه این ترانسفورماتور را در دسته ترانسفورماتور کاهنده قرار می دهد این است که میزان ولتاژ ورودی به این دستگاه برابر با 30 کیلو ولت است که به عنوان فشار قوی و یا ولتاژ اولیه وارد می شود و پس از گذر و تبدیل به ولتاژ فشار ضعیف در سیم پیچ ثانویه با مقدار 0.4 کیلو ولت ولتاژ خروجی از ترانسفورماتور خارج می گردد. توان نامی نیز در این دستگاه 315 کیلو ولت آمپر است.

رله محافظ هرمتیک ترانسفورماتور کم تلفات هرمتیک

برای حفاظت از ترانسفورماتور هرمتیک از یک رله به عنوان وسیله حفاظتی استفاده می شود و به گونه ای طراحی شده است که با به وجود آمدن هر نوع اختلاف در سطح روغن، یک سوییچ الکتریکی در این دستگاه تحریک شده و شروع به عمل می نماید. جنس بدنه این رله از آلیاژ آلومینیوم است و قادر است فشار را تا سطح 0.5 بار تحمل کند. از طرفی شناوری دارد که با حرکت عمودی خود در صورت قرار گرفتن در محدوده غیر مجاز سوییچ الکتریکی را تحریک کرده و فرمان هشدار یا توقف کار ترانسفورماتور توزیع را ارسال می نماید. در ساخت شناور رله محافظ هرمتیک از یک ماده که در برابر روغن مقاوم است به کار گرفته شده است که قابلیت نفوذ روغن در آن وجود ندارد و همین مساله عملکرد درست شناور را تضمین می نماید. از طرفی آنچه عملکرد اصلی رله می باشد شامل پر شدن مخزن ترانسفورماتور با روغن، قرار گرفتن شناور در بالاترین نقطه خود و حرکت در اثر اختلاف سطح روغن و در صورت کاهش سطح روغن، شناور نیز به سمت پایین حرکت کرده و در جایی که به عنوان نقطه آلارم یا هشدار در نظر گرفته شده است با به کارگیری کوپلینگ اصلی سوییچ الکتریکی را تحریک کرده و زمانی که سطح روغن بدون دلیل منبسط و یا بالا برود، زمانی که 2 سانتی متر بالای نقطه آلارم قرار بگیرد سوییچ الکتریکی ریست reset می شود. برای نصب این رله می بایست رله را در لوله تزریق روغن که به صورت عمودی نصب می شود قرار داد و زاویه آن بیشتر از 15 درجه نباشد. برای اینکه از حبس گاز به هنگام تزریق روغن در لوله جلوگیری شود، لوله را در یکی از گوشه های درپوش مخزن قرار می دهند و برای جلوگیری از سر ریز شدن، قبل از اینکه رله را نصب کنند حدود 10 سانتی متر یا 100 میلی متر از روغن را خالی می نمایند.

قیمت ترانسفورماتور کم تلفات 315KVA هرمتیک ردیف 33 ایران ترانسفو

مصرف کنندگان گرامی می توانند با مراجعه به وبسایت گستره آبی نمایندگی ایران ترانسفو از قیمت ترانس برق در صفحه اختصاصی لیست قیمت ایران ترانسفو مطلع گردند و از طرفی با مراجعه به کاتالوگ ترانسفورماتور ایران ترانسفو یا تماس به مشاورین ما از مشاوره رایگان انتخاب ترانسفورماتور مورد نظر خود به علاوه تخفیفات ویژه قیمت ترانس بهره مند گردند.
