گروه ایران ترانسفو به تولید عمده ترانسفورماتور به صورت سه فاز می پردازد که محدوده 25 تا 5000KVA و حداکثر ولتاژ 36KV را در بر می گیرند. شرکت ایران ترانسفو یکی از گروه های صنعتی بزرگ در منطقه می باشد که این دستگاه ها را با کیفیت بالا و قابلیت اطمینان و ایمنی بالا تولید نموده و به بازار عرضه می نماید. ترانسفورماتور هرمتیک دارای دو نوع بدون بالشتک گازی و دارای بالشتک گازی است که اگر بخواهیم هر کدام را به ترتیب توضیح دهیم می بایست توضیح دهیم که در ساختار بدون بالشتک گازی، ترانسفورماتور به صورت بسته ساخته شده و بطور کامل پر از روغن و رله ارتجاعی می باشد و در مورد دارای بالشتک ساختار بسته بدون منبع انبساط است ولی دارای بالشتکی حاوی گاز نیتروژن یا هر گاز خنثی می باشد که دیواره های مخزن صلب و رادیاتورهای آن که نقش خنک کنندگی را دارند می توانند به صورت جداگانه و یا جوش شده روی مخزن قرار گیرند. به درخواست شرکت توانیر، ایران ترانسفو به تولید ترانسفورماتورهای کم تلفات می پردازد که ترانسفورماتور کم تلفات 630KVA هرمتیک ایران ترانسفو یکی از انواع آن می باشد که اینجا به ارائه توضیحات بیشتر درباره مشخصات فنی این ترانس و قیمت ترانسفورماتور می پردازیم.
اگر زمان کافی برای خواندن این مقاله را ندارید، کافیست با مشاوران گستره آبی تماس بگیرید.

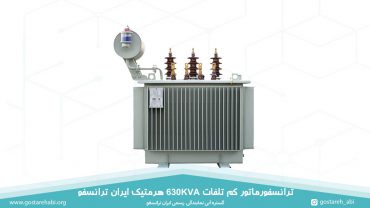

مشخصات فنی ترانسفورماتور کم تلفات 630KVA هرمتیک ایران ترانسفو
- گروه برداری: برای این ترانسفورماتور کم تلفات گروه برداری Dyn5 در نظر گرفته شده است که در واقع هر یک از حروف بیانگر اتصالات سیم پیچ ها می باشند که در واقع D بیانگر اتصالات سیم پیچ ها به صورت مثلث ولی برای سیم پیچ اولیه یا فشار قوی می باشند، برای سیم پیچ ثانویه اما این اتصالات شامل اتصالات ستاره و نول است که از روی y و n توضیح داده می شود.
- تلفات: در دو حالت بارداری و بدون بار تلفات ترانسفورماتور کم تلفات مد نظر ما بررسی می شود که همانطور که پیداست مقدار آن کم است و به ترتیب به 6750 و 940 وات می رسد.
- نرخ امپدانس: امپدانس به معنی مقاومت الکتریکی است که در خطوط توزیع انرژی در مدار الکتریکی در اثر اعمال ولتاژ به جریان به وجود می آید. این نرخ در این ترانسفورماتور توزیع برابر با 6 درصد است.
- وزن و ابعاد: ارتفاع در این ترانسفورماتور هرمتیک برابر با 1958 میلی متر و طول آن 1785 میلی متر و عرض آن نیز 1060 میلی متر می باشد. از طرفی وزن این ترانس به 2225 کیلوگرم به صورت حداکثر است.
- سطح نویز: میزان نویز و آلودگی که توسط این ترانسفورماتور کاهنده ایجاد می شود 65 دسی بل می باشد.
- ولتاژ ورودی و خروجی: سیم پیچ اولیه یا ولتاژ ورودی دارای فشار قوی 20 کیلو ولت بوده و در سیم پیچ ثانویه یا ولتاژ خروجی به فشار ضعیف 0.4 کیلو ولت می رسد.
- توان نامی: همانطور که از نام این دستگاه پیداست توان نامی آن 630 کیلو ولت می باشد.
هسته مغناطیس ترانسفورماتور کم تلفات 630KVA هرمتیک
برای اینکه یک ترانسفورماتور بتواند کار خود را درست انجام دهد نیاز به هسته مغناطیسی دارد که از ورقهای فولاد سیلیکونی نورد سرد سده که دارای تلفات هیسترزیس کم و ضخامت 0.27 و یا 0.3 میلی متر می باشد، ساخته می شود. پوشش عایقی که در هر دو طرف این ورق ها قرار گرفته است برای افزایش مقاومت الکتریکی و کاهش تلفات جریانهای گردابی به کار برده می شود. همچنین برای اینکه شار مغناطیسی شرایط لازم برای انتقال را داشته باشد، در محل اتصال یوغها به بازو ها معمولا حداکثر چگالی شار برابر با 1.6 تا 1.7 تسلا می باشد. از طرفی نوع چیدمان ورق ها به صورت پله ای می باشد و زاویه برش در محل اتصال یوغ به قسمت از بازوها 45 درجه است.
قیمت ترانسفورماتور کم تلفات 630KVA هرمتیک ایران ترانسفو
مصرف کنندگان گرامی کافی است به وبسایت گستره آبی نمایندگی ایران ترانسفو مراجعه فرمایند تا از آخرین و بروز ترین قیمت ترانس برق از محصولات ایران ترانسفو در لیست قیمت ایران ترانسفو اطلاع حاصل فرمایند. از طرفی متقاضیان می توانند با مراجعه به کاتالوگ ترانسفورماتور ایران ترانسفو اطلاعات بیشتری را درباره این محصولات به دست آوردند. مشاورین گستره آبی تمایل به ارائه خدماتی از جمله مشاوره رایگان در حوزه انتخاب و خرید ترانسفورماتور، اطلاع رسانی از بروز ترین قیمت ترانس و همچنین تخفیفات ویژه می باشند و شما می توانید با تماس با شماره های موجود در وبسایت از آنها بهره مند گردید.
مزایا
- فرکانس نامی 50 هرتز
- تلفات کم
- گارانتی و خدمات پس از فروش
معایب
- وزن بالا
- تلفات بار و بی بار بیشتر در قدرت بیشتر
- جمع شدن هوا در مخزن
