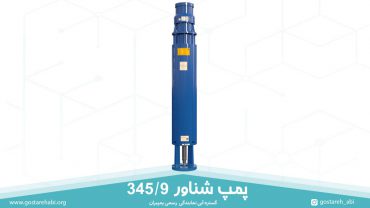

پمپ شناور 345/9 پمپیران را متعلق به مجموعه پمپ شناور گروه 345 UQN می باشد که البته این پمپ شناور کاربرد های فراوانی در تامین آب آشامیدنی، آبیاری زمین های کشاورزی و صنعت و معادن دارند. پمپ 345/9 به دلیلی طراحی منحصر به فردی که دارد نسبت به سایر انواع پمپ شناور بیشترین توجه را به خود اختصاص داده است. طراحی عمودی این پمپ عملکرد آن را دوچندان کرده است. این الکتروپمپ از دو بخش الکترو موتور و پمپ تشکیل شده است که در ادامه به بررسی خصوصیات آن ها میپردازیم.
اگر زمان کافی برای خواندن این مقاله را ندارید، کافیست با مشاوران گستره آبی تماس بگیرید.
مشخصات فنی پمپ شناور 345/9 پمپیران
در جدول ارتفاع بر حسب آبدهی این محصول در کاتالوگ پمپ شناور پمپیران، دبی و هد های متفاوتی که برای این پمپ شناور در نظر گرفته شده است را، خواهید دید. اما همیشه یک نقطه ی بهینه و حداکثری برای راندمان برای تمامی الکتروپمپ ها در نظر گرفته می شود که در آن پمپ بیشترین بهره وری را دارد؛ که برای پمپ 345/9 آبدهی یا دبی 70 متر مکعب بر ساعت و ارتفاع 234 متر در نظر گرفته شده است.
مصرف کنندگان می توانند این پمپ را با دو مدل متفاوت موتور سفارش دهند. موتور 9A در مونتاژ عادی و 9B در مونتاژ مخصوص به کار می روند. انتخاب هر یک از این دو موتور روی وزن و طول پمپ تاثیر می گذارد.
- 9A: طول 3085 میلیمتر (3 متر و 8 سانتیمتر) و وزن 480 کیلوگرم
- 9B: طول 2985 میلیمتر (2 متر و 98 سانتیمتر) و وزن 458 کیلوگرم
توان هر دو موتور 73.5 کیلو وات و برابر با 100 اسب بخار است و با تغییر موتور این توان تغییر نمی کند. قطر چاه در نظر گرفته شده برای این پمپ 12 اینچ و قطر لوله خروجی آن برابر با 4 اینچ است. این پمپ شناور چاه عمیق دارای 9 طبقه و طول هر طبقه 78 میلیمتر می باشد، همچنین این پمپ شناور سه فاز از 9 پروانه برخوردار است. زمان مجاز کار با فلکه بسته ی این پمپ 5 دقیقه در نظر گرفته شده است.
نصب پمپ 345/9 پمپیران
موتور پمپ 345/9 به هیچ عنوان نباید خشک کار کند، به همین خاطر از وجود آب درون پمپ اطمینان حاصل کنید. طراحی این پمپ به گونه ای است که تا حد ممکن طول عمر قطعات را بالا ببرد، تا از باز شدن پمپ شناور پمپیران جلوگیری شود. از این رو یاتاقان ها نیز نیازی به روغنکاری ندارند و با آبی که داخل موتور جریان دارد روانکاری میشود. آب بندی دینامیک موتور توسط انواع کاسه نمد و رینگ های آب بندی امکان پذیر است. البته مجموعه را می توان با آب بند مکانیکی تعویض کرد.
دمای موتور نباید بیشتر از 55°C شود و دمای سیال نباید بیشتر از 25°C شود ( در صورت بیشتر بودن دما نسبت به میزان تعیین شده با مشاورین گستره آبی مشورت نمایید). در صورت درخواست می توان الکتروموتورهای شناور را به سنسور PT100 مجهز شود که این دستگاه می تواند دمای دستگاه را اندازه بگیرد و بر روی نمایشگر نشان دهد تا در صورت افزایش دما اقدامات لازم را انجام دهید.
میزان شن مجاز برای این پمپ شناور پمپیران 25 گرم در هر متر مکعب است. موضوع مهم دیگر در بخش نصب این الکتروپمپ حداقل میزان غوطه وری است که برای این پمپ 0.5 متر در نظر گرفته شده است.
موتور شناور پمپ شناور 345/9 پمپیران
موتورهای الکتریکی در انواع مختلف تهیه می شوند و یکی از انواع موتورهای الکتریکی که برای بهره گیری با پمپ شناور مناسب است موتور شناور القایی سه فاز می باشد که می توان از آن به صورت شناور در سیال به همراه کابل پمپ شناور بهره برد. در واقع این موتور الکتریکی دارای استاتور و روتور می باشد که به کمک میدان الکترومغناطیسی ایجاد شده در استاتور می تواند روتور را به گردش در آورد. یک محور بین روتور و پروانه پمپ به صورت مشترک قرار دارد و با چرخش روتور، پروانه پمپ نیز به گردش در می آید. توجه داشته باشید پمپ شناور 345/9 پمپیران از موتور شناور 73.5 کیلووات 9A پمپیران و موتور شناور 73.5 کیلووات 9B پمپیران استفاده می نماید و برای بهره برداری از مجموعه پمپ و موتور به صورت شناور نیاز است کابل برق شناور در اندازه های مشخص در متراژ معین مورد استفاده قرار گیرد. در زیر در رابطه به سطح مقطع این کابل برق شناور در اندازه های مختلف توضیح ارائه شده است.
| مدل موتور | نوع راه اندازی موتور | اندازه کابل | متراژ (متر) |
|---|---|---|---|
| راه اندازی مستقیم (DOL) | کابل برق شناور 3*70 | 1-182 | |
| کابل برق شناور 3*95 | 183-248 | ||
| کابل برق شناور 3*120 | 249-313 | ||
| کابل برق شناور 3*150 | 314-390 | ||
| راه اندازی ستاره-مثلث Δ/Y | کابل برق شناور 3*25 | 1-105 | |
| کابل برق شناور 3*35 | 106-148 | ||
| کابل برق شناور 3*50 | 149-211 | ||
| کابل برق شناور 3*70 | 212-297 | ||
| کابل برق شناور 3*95 | 298-408 |
مصرف کنندگان عزیز توجه داشته باشند برای استعلام قیمت موتور شناور توصیه می شود به لیست قیمت الکتروموتور شناور پمپیران مراجعه فرمایند.
قیمت پمپ شناور 345/9 پمپیران
برای اطلاع از قیمت این محصول شرکت پمپیران با مشاورین شرکت گستره آبی به عنوان نمایندگی رسمی پمپیران تماس حاصل فرمایید و یا به لیست قیمت های بارگذاری شده در سایت این شرکت مراجعه فرمایید. شما می توانید با مراجعه به لیست قیمت پمپیران و یا لیست قیمت پمپ شناور پمپیران از قیمت روز پمپ و موتور آگاهی یابید و همچنین با تماس با شماره های موجود در وبسایت گستره آبی از مشاوره رایگان جهت انتخاب پمپ شناور و خرید پمپ شناور بهره مند گردید. توجه داشته باشید که الکتروپمپ و موتور هم به صورت جداگانه و هم به صورت پکیج کامل به فروش می رسد.
مزایا
- قیمت مناسب و کیفیت بالا
- قابلیت استفاده از دو نوع موتور 9A و 9B
- آبرسانی بخش کشاورزی و صنعتی
معایب
- سیال عاری از هر گونه مواد جامد، بدون مواد خورنده و ساینده
- بروز پدیده کاویتاسیون یا حفره زایی
- آسیب به الکتروپمپ در اثر خشک کار کردن
