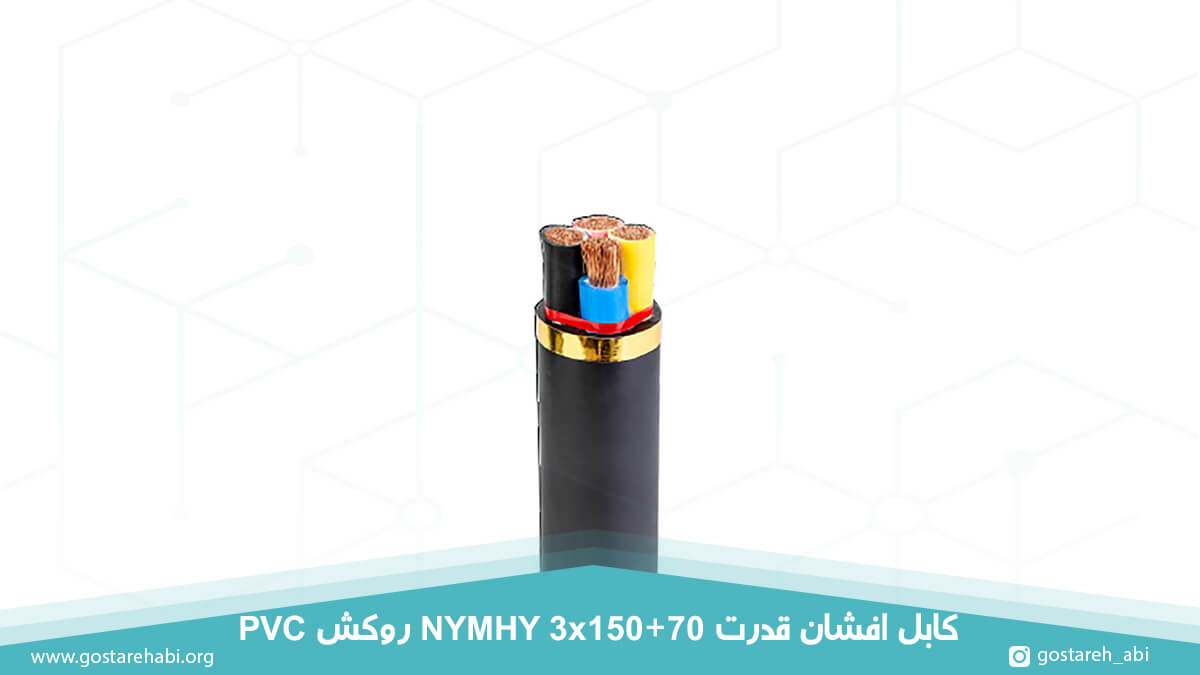

کابل برق افشان قدرت 3 در 150+70 روکش PVC

کابل برق افشان قدرت 3 در 150+70 روکش PVC یکی از انواع کابل افشان قدرت NYMHY می باشد که به عنوان کابل فشار متوسط با توجه به ولتاژ نامی که دارد برای انتقال برق قدرت با فشار متوسط به کار می رود. این محصول در ساختار خود از هادی های افشان و عایق بهره می برند که می تواند قابلیت انتقال انرژی الکتریکی را برای این کابل برق فرآهم نماید. برای کسب اطلاع بیشتر درباره مشخصات کابل برق قدرت 3*150+70 پیشنهاد می نماییم به ادامه مطلب توجه نمایید.

مشخصات کابل برق افشان قدرت 3*150+70 روکش PVC همدان

کابل برق افشان قدرت 3 در 150+70 روکش PVC آخرین مدل از کابل افشان قدرت NYMHY دارای 3.5 رشته است که همانطور که میتوان از نام آن حدس زد دارای 3.5 رشته و سطح مقطع 150+70 میلیمتر مربع است. در واقع می بایست رشته سیم های فاز را از لحاظ سطح مقطع از سیم نول جدا کرد. در 3.5 رشته گفته شده 3 رشته آن مربوط به سیم افشان فاز و 1 رشته مربوط به سیم نول است. در واقع از آنجایی که سطح مقطع سیم های فاز برابر با 150 میلی متر می باشد و تقریبا دو برابر سطح مقطع سیم نول یعنی 70 میلی متر مربع است به آن کابل افشان قدرت 3.5 رشته نیز گفته می شود. توجه داشته باشید که در طرف فاز 1158 رشته هادی افشان با قطر 0.40 میلی متر کنار هم قرار گرفته اند و در نتیجه سیم افشان نول را تشکیل داده اند و برای ساخت 1 رشته از سیم نول از 532 رشته هادی مسی با قطر 0.40 میلی متر استفاده شده است. لازم به ذکر است که هادی به کار رفته در این کابل برق از جنس مسی است که در کلاس 5 ساخته می شود و از انعطاف پذیری قابل توجهی برخوردار است.
عایق مربوط به این کابل برق افشان قدرت 3*150+70از نوع پی وی سی می باشد و از در سیم های مسی فاز دارای ضخامت 1.8 میلی متر و در سیم نول دارای ضخامت 1.4 میلی متر است. توجه داشته باشید که روی کابل برق 3 در 150+70 NYMHY با روکشی به ضخامت 2.4 میلی متر از جنس پی وی سی پوشانده می شود. قطر خارجی که برای این کابل افشان در نظر گرفته شده است برابر با 59.6 میلی متر است.
ولتاژ نامی این کابل قدرت 3*150+70 افشان برابر با 0.6/1 کیلو ولت بوده و جزو انواع کابل فشار متوسط می باشد که برای انتقال برق قدرت در شبکه توزیع برق به کار می روند. همچنین استانداردهایی که برای تولید این کابل برق مسی در نظر گرفته شده است برابر با IEC 60502-1 و ISIRI 3569-1 می باشد که می بایست حتما به هنگام طراحی و ساخت بر اساس این استانداردها عمل شود.
از طرفی برای این کابل برق روکش پلاستیکی مقاومت هادی رسانا در دمای 25 درجه سانتی گراد و جریان مستقیم (DC) اندازه گیری می شود که در هر کیلومتر در اینجا حداکثر برابر با 0.129 اهم در هر کیلومتر برای فاز و 0.272 اهم در هر کیلومتر برای نول است. لازم به ذکر است که این کابل قدرت 3*150+70 از وزن تقریبی 7100 کیلوگرم در هر کیلومتر بهره می برد که در مقایسه با کابل برق آلومینیومی در همین سطح مقطع وزن بیشتری دارد.

قیمت کابل برق افشان قدرت NYMHY 3*150+70 روکش پلاستیکی

انتخاب سیم و کابل برق می تواند برای مشتریان این محصولات اندکی چالش بر انگیز باشد و از این رو برای راحتی مشتریان گرامی گستره آبی اقدام به ارائه مشاوره رایگان جهت انتخاب کابل برق مناسب و انتخاب سیم برق مناسب می نماید. مصرف کنندگان عزیز می توانند با مراجعه به وبسایت گستره آبی و تماس با شماره های موجود در این صفحه از این مشاوره رایگان بهره مند گردند و علاوه بر این قیمت روز سیم و کابل مد نظر خود را طبق لیست قیمت کابل برق و لیست قیمت سیم و کابل برق استعلام نمایند.
