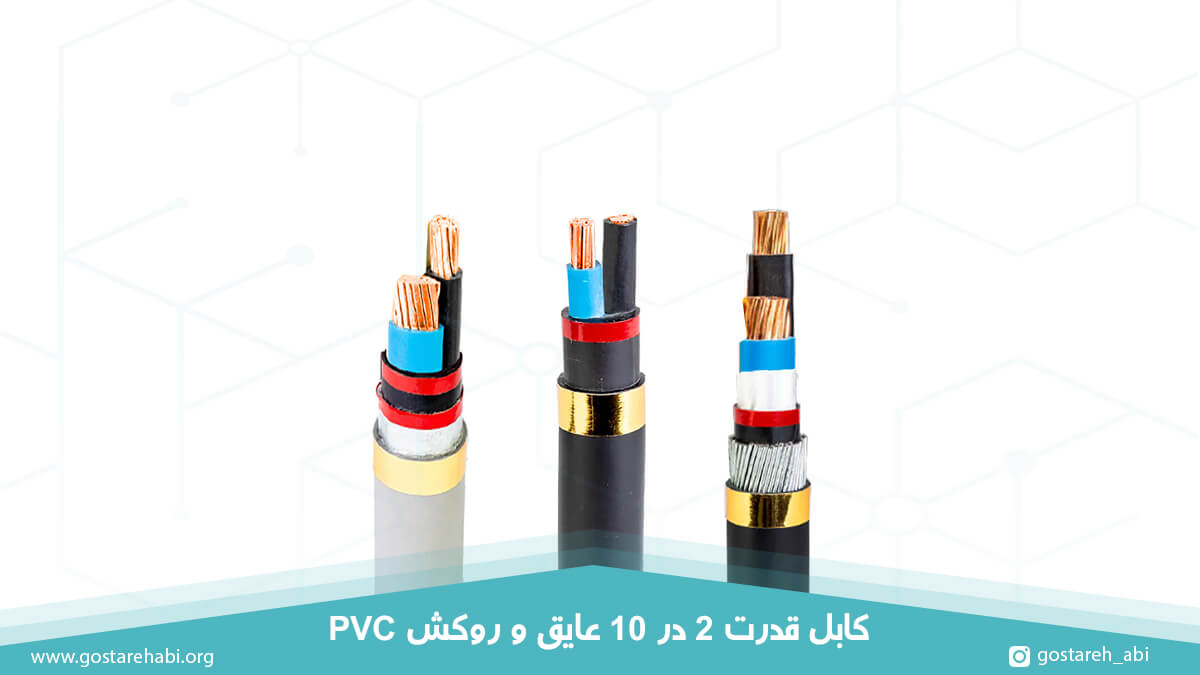

کابل قدرت 2 در 10 عایق و روکش PVC

در تعداد 2 رشته و سطح مقطع 10 میلی متر مربع می توان به کابل قدرت 2 در 10 عایق و روکش PVC اشاره نمود که در ولتاژ نامی 0.6/1 کیلو ولت و همچنین در استاندارد تولید ISIRI 3569-1 , IEC 60502-1, IEC 60228 دارای هادی مسی غیر قابل انعطاف مفتولی یا تابیده شده است و همچنین روی این هادی مسی با عایق پی وی سی 70 درجه سانتی گراد و در نهایت روکش پی وی سی پوشانده می شود. کابل قدرت 2*10 در سه مدل بدون زره (NYY)، دارای زره مفتولی (NYRY) و زره نواری (NYBY) طراحی و تعبیه می گردند. هر یک نیز دارای مدلهای مختلفی هستند که داری هادی، عایق و روکش یکسان می باشند. در مدل بدون زره کابل قدرت 2*10 NYY RE عایق و روکش PVC و کابل قدرت 2*10 NYY RM عایق و روکش PVC، در مدل دارای زره مفتولی کابل قدرت آرموردار 2*10 NYRY RE عایق و روکش PVC و کابل قدرت آرموردار 2*10 NYRY RM عایق و روکش PVC با بدینگ پی وی سی و زره مفتول فولادی و در مدل زره نواری، کابل قدرت آرموردار 2*10 NYBY RE عایق و روکش PVC و کابل قدرت آرموردار 2*10 NYBY RM عایق و روکش PVC با بدینگ پی وی سی و نوار فولادی به عنوان زره را خواهیم داشت که در ادامه بیشتر درباره مشخصات فنی این کابلهای قدرت سخن خواهیم گفت.

کابل قدرت 2*10 NYY RE عایق و روکش PVC

یکی از اولین انواع کابل قدرت 2 در 10 در این مقاله کابل قدرت NYY می باشد که در دو مدل تک مفتولی و یا چند مفتولی تهیه می شود که در این قسمت کابل قدرت 2*10 NYY RE عایق و روکش PVC بررسی می گردد که دارای 2 رشته مسی و سطح مقطع 10 میلی متر مربع می باشد اما می بایست اشاره نمود که هر رشته مسی گفته شده دارای 1 مفتول مسی است که از قطر 3.57 میلی متر بهره می برد که در کلاس 1 به صورت خشک یا غیرقابل انعطاف تهیه می گردند. توجه داشته باشید که روی این هادی های مسی نیز با عایق پی وی سی پوشیده می شود و کابل قدرت 2*10 گفته شده دارای عایقی با ضخامت 1 میلی متر است. ضخامت روکش برای این کابل قدرت خشک NYY معادل 1.8 میلی متر می باشد. از طرفی قطر خارجی برای این کابل خشک برابر با 16.5 میلی متر است. وزن تقریبی این کابل برق برابر با 470 کیلوگرم در هر کیلومتر می باشد. مقاومت رسانا نیز به صورت حداکثری در دمای 20 درجه سانتی گراد و جریان مستقیم اندازه گیری می شود که برابر با 1.83 اهم در هر کیلومتر است.

کابل قدرت 2*10 NYY RM عایق و روکش PVC

کابل قدرت 2*10 NYY RM به صورت RM یا در واقع هادی چند رشته با مقطع گرد RM می باشد که در واقع کابل قدرت 2*10 RM NYY عایق و روکش PVC این کابل قدرت است که دارای 2 رشته مسی و سطح مقطع 10 میلی متر مربع می باشد. از طرفی برای اینکه این دو رشته ساخته شوند می بایست اشاره کرد که هر یک رشته خود از 7 رشته مفتولی مسی به قطر 1.38 میلی متر به صورت تابیده شده در کلاس 2 تهیه می شوند. وزن تقریبی این کابلهای قدرت چند مفتولی غیر قابل انعطاف برابر با 505 کیلوگرم در هر کیلومتر است و در هر کیلومتر در دمای 20 درجه سانتی گراد و جریان مستقیم می توان مقاومت رسانا را اندازه گرفت که حداکثر 1.83 اهم در هر کیلومتر می باشد. لازم به ذکر است که عایق و روکش در این کابل قدرت خشک 2*10 از جنس پی وی سی است که به ترتیب از ضخامت 1 و 1.8 میلی متر بهره می برند و قطر خارجی این محصول معادل 17.5 میلی متر می باشد.

کابل قدرت آرموردار 2*10 NYRY RE عایق و روکش PVC

کابل آرمودار در واقع دارای زرهی است که می تواند از کابل قدرت در مقابل آسیب های مکانیکی محافظت نماید و در واقع در اینجا تصمیم داریم به کابل قدرت غیر قابل انعطافی اشاره نماییم که با نام کابل قدرت آرموردار 2*10 NYRY RE عایق و روکش PVC و دارای 2 رشته و سطح مقطع 10 میلی متر مربع می باشد. توجه شود که برای این کابل قدرت از هادی مسی RE استفاده شده است که در واقع یک هادی تک مفتولی با مقطع گرد است و در واقع برای تهیه هر رشته از این کابل خشک می بایست از هادی تک مفتولی مسی استفاده می شود که دارای قطر 3.57 میلی متر می باشد که در کلاس 1 تهیه می شوند. عایق و روکش و البته بدینگ از جنس پی وی سی است و هر یک از این موارد گفته شده در کابل قدرت آرموردار 2*10 از ضخامتی برخوردارند که به ترتیب برای عایق کابل آرموردار برابر با 1 میلی متر و روکش نیز معادل 1.8 میلی متر می باشند. از طرفی زره مفتولی به کار رفته در این کابل آرموردار از جنس فولاد است و قطر 1.25 میلی متر برخوردار می باشد. قطر خارجی این کابل قدرت آرموردار برابر با 19.5 میلی متر در نظر گرفته شده است. وزن تقریبی برای این کابل 2*10 آرموردار معادل 825 کیلوگرم در هر کیلومتر و مقاومت رسانا نیز حداکثر 1.83 اهم در هر کیلومتر محاسبه گردیده است.

کابل قدرت آرموردار 2*10 NYRY RM عایق و روکش PVC

برای تهیه هادی مسی مربوط به کابل قدرت آرموردار در کلاس 2 می بایست از چند مفتول مسی استفاده نمود که دارای مقطع گرد می باشند و در اینجا از 7 مفتول مسی با قطر 1.38 میلی متر استفاده شده است که در کلاس دو تابیده شده اند و در نهایت رشته هادی مسی را به وجود آورده اند. کابل قدرت آرموردار 2*10 NYRY RM عایق و روکش PVC دارای دو رشته مسی و سطح مقطع 10 میلی متر مربع می باشد و عایق و روکش این کابل قدرت آرمودار از نوع PVC با ضخامت هایی به ترتیب معادل 1 و 1.8 میلی متر می باشند. قطر آرمور نیز برابر با 1.25 میلی متر است و قطر خارجی نیز برای این کابل برق معادل 20.5 میلی متر می باشد. لازم به ذکر است که وزن تقریبی برابر با 905 کیلوگرم در هر کیلومتر و مقاوت رسانا حداکثر برابر با 1.83 اهم در هر کیلومتر در دمای 20 درجه سانتی گراد و جریان مستقیم تخمین زده شده است.

کابل قدرت آرموردار 2*10 NYBY RE عایق و روکش PVC

برای این کابل قدرت آرموردار 2*10 NYBY RE عایق و روکش PVC که دارای 2 رشته و سطح مقطع 10 میلی متر مربع است 2 رشته مربوطه در این کابل قدرت آرموردار هر یک متشکل از 1 مفتول مسی غیرقابل انعطاف است که دارای قطر 3.57 میلی متر می باشد که در کلاس 1 تهیه می شوند و از نوع RE یعنی هادی تک رشته با مقطع گرد می باشند. از طرفی ضخات عایق پی وی سی به کار رفته در این محصول برابر با 1 میلی متر، ضخامت روکش نیز برابر با 1.8 میلی متر قطر خارجی برای این کابل قدرت معادل 18 میلی متر در نظر گرفته شده است و ضخامت زره نیز برابر با 0.2 میلی متر است. وزن تقریبی برای این کابل 565 کیلوگرم در هر کیلومتر اندازه گیری شده و مقاومت رسانای مسی در این کابل خشک 1.83 اهم در هر کیلومتر به صورت حداکثری است و البته در دمای 20 درجه سانتی گراد و جریان مستقیم اندازه گیری می گردد.

کابل قدرت آرموردار 2*10 NYBY RM عایق و روکش PVC

توجه داشته باشید که آخرین سری از مدل NYBY که دارای 2 رشته و سطح مقطع 10 میلی متر مربع می باشد، کابل قدرت آرموردار 2*10 NYBY RM عایق و روکش PVC است که در واقع در کلاس 2 هر رشته به صورت هادی چندی رشته با مقطع گرد (RM) تهیه می گردد که هر یک هادی مسی 7 مفتولی است که دارای قطر 1.38 میلی متر می باشد. لازم به ذکر است که عایق پی وی سی در این کابل برق برابر با 1 میلی متر، روکش پی وی سی برابر با 1.8 میلی متر می باشد. ضخامت آرمور نواری فولادی نیز معادل 0.2 میلی متر است. قطر خارجی که برای این کابل قدرت مسی 2*10 در نظر گرفته می شود 19 میلی متر است. توجه شود وزن تقریبی و مقاومت رسانا در هر کیلوگرم اندازه گرفته می شود که هر یک به ترتیب 615 کیلوگرم در هر کیلومتر و 1.83 اهم در هر کیلومتر است. مقاومت رسانا در دمای 20 درجه سانتی گراد و جریان مستقیم اندازه گیری می شود.

قیمت کابل قدرت 2*10 عایق و روکش PVC

جهت استعلام لیست قیمت کابل برق یا لیست قیمت سیم و کابل برق مد نظر خود می توانید با شماره های موجود در وبسایت گستره آبی تماس حاصل فرمایید و همچنین با بهره گیری از مشاوره رایگان در زمینه انتخاب کابل برق و انتخاب سیم برق، محصول مد نظر خود را انتخاب و با استعلام قیمت به خرید سیم و کابل برق مد نظر خود بپردازید.
