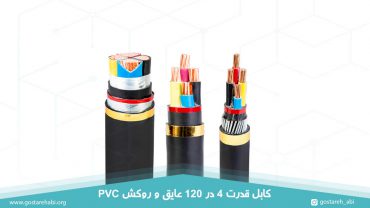

کابل های برق متشکل از سه بخش اصلی هادی و عایق و روکش هستند و با توجه به فضایی که این کابلهای برق می توانند نصب شوند زره یا آرمور جهت حفاظت بیشتر از کابل به کار برده می شود. کابل های قدرت نیز به همین روش تهیه می شوند. در واقع در کابل قدرت 4 در 120 عایق و روکش PVC، هادی های مسی چند مفتولی تابیده شده در کلاس 2 تهیه می شوند و سپس روی این هادی های مسی با عایق پی وی سی 70 درجه سانتی گراد پوشانده می شود و در فیلری در پی وی سی قرار می گیرند که شکل دایره ای مد نظر برای کابل قدرت برای آن ها مجسم شود و سپس در صورتی که به صورت کابل قدرت غیر قابل انعطاف بدون زره ساخته شوند، روکشی نیز از جنس پی وی سی در نهایت روی کابل قرار می گیرد؛ اما در صورتی که کابل قدرت از نوع آرموردار باشد، پس از قرار گرفتن هادی های مسی عایق کاری شده در بدینگ پی وی سی روی آن آرموری از جنس فولاد گالوانیزه در مدل مفتولی یا نواری قرار گرفته و سپس روکش پی وی سی در مرحله آخر کابل را می پوشاند. استاندارد ساخت کابل قدرت 4 در 120 عایق و روکش PVC معادل ISIRI 3569-1 , IEC 60502-1, IEC 60228 می باشد و در واقع کابل قدرت 4*120 در انواع کابل قدرت 4*120 NYY RM عایق و روکش PVC، کابل قدرت آرموردار 4*120 NYRY RM عایق و روکش PVC و کابل قدرت آرموردار 4*120 NYBY RM عایق و روکش PVC تهیه می شود و دارای ولتاژ نامی 0.6/1 کیلوولت می باشند. این کابلهای قدرت قابلیت نصب در هوا و زمین و فضاهایی که امکان بروز آسیب مکانیکی وجود دارد را دارند.
اگر زمان کافی برای خواندن این مقاله را ندارید، کافیست با مشاوران گستره آبی تماس بگیرید.
کابل قدرت 4*120 NYY RM عایق و روکش PVC
آنچه در اینجا مورد بررسی قرار می گیرد ویژگی ها و مشخصات کابل قدرت 4*120 NYY RM عایق و روکش PVC می باشد ک می تواند راهنمای خوبی برای انتخاب این محصول در صورت نیاز برای مصرف کنندگان به حساب آید. کابل قدرت 4*120 NYY RM دارای 4 رشته و سطح مقطع 120 میلی متر مربع است. هر رشته خود دارای هادی چند مفتولی تابیده شده در کلاس 2 است. به عبارت دقیق تر برای ساخت هر رشته از این کابل قدرت مسی می بایست 37 مفتول مسی به قطر 1.99 میلی متر تابیده شوند. لازم به ذکر است که این کابل قدرت خشک دارای عایق و روکش پی وی سی می باشد که هر یک به ترتیب از ضخامت 1.6 میلی متر و 2.3 میلی متر برخوردارند. قطر خارجی این کابل مسی برابر با 42.5 میلی متر است. توجه داشته باشید دو فاکتور مهم دیگر یعنی وزن تقریبی و مقاومت رسانا هر دو در مقایس یک کیلومتر اندازه گیری می شوند و در هر کیلومتر وزن تقریبی 5090 کیلوگرم و مقاومت رسانا 0.153 اهم می باشد. همچنین می بایست به این نکته اشاره نماییم که مقاومت کابل قدرت خشک 4*120 در دمای 20 درجه سانتی گراد و جریان مستقیم اندازه گیری می شود.
کابل قدرت آرموردار 4*120 NYRY RM عایق و روکش PVC
در چهار رشته و سطح مقطع 120 میلی متر مربع در کابل قدرت NYRY به صورت آرموردار می توان به کابل قدرت آرموردار 4*120 NYRY RM عایق و روکش PVC اشاره نماییم که از هادی مسی چند مفتولی بهره می برد. توجه شود که هر رشته در این کابل آرموردار 4*120 دارای 37 مفتول مسی به قطر 1.99 میلی متر تابیده شده در کلاس 2 تهیه می شود. عایق پی وی سی در کابل آرموردار مسی دارای ضخامت 1.6 میلی متر است و روکش پی وی سی نیز در این کابل 2.6 میلی متر ضخامت دارد. توجه داشته باشید که برای این کابل آرموردار زرهی به قطر 2.5 میلی متر در نظر گرفته شده است که از جنس فولاد گالوانیزه به صورت مفتولی تهیه می شود. قطر خارجی در این کابل برق 4*120 برابر با 51 میلی متر است. وزن تقریبی در این کابل 4*120 برابر با 7510 کیلوگرم در هر کیلومتر تخمین زده شده است و مقاومت رسانا 0.153 اهم در هر کیلومتر در دمای 20 درجه سانتی گراد و جریان مستقیم اندازه گیری شده است.
کابل قدرت آرموردار 4*120 NYBY RM عایق و روکش PVC
آرمور در کابل قدرت زره دار NYBY از نوع فولاد گالوانیزه به صورت نواری است. این زره نواری در کابل قدرت آرموردار 4*120 NYBY RM عایق و روکش PVC از قطر 0.5 میلی متر برخوردار است. کابل قدرت آرموردار 4*120 از 4 رشته و سطح مقطع 120 میلی متر بهره می برد. هر یک از این 4 رشته از 37 مفتول مسی به قطر 1.99 میلی متر بهره می برد که به صورت تابیده شده در کلاس 2 تهیه می شود. کابل قدرت آرموردار 4*120 NYBY RM دارای عایقی به ضخامت 1.6 میلی متر و روکش پی وی سی نیز 2.5 میلی متر می باشد. قطر خارجی کابل آرموردار 4*120 برابر با 48 میلی متر است. وزن تقریبی و مقاومت رسانا نیز در هر کیلومتر به ترتیب 6075 کیلوگرم و 0.153 اهم محاسبه شده است. مقاومت رسانا نیز در هر کیلومتر در دمای 20 درجه سانتی گراد و جریان مستقیم محاسبه می شود.
قیمت کابل قدرت 4*120 عایق و روکش PVC
برای خرید کابل برق مناسب خود بهتر است ابتدا راهنمایی های لازم جهت انتخاب کابل برق مناسب را دریافت نمایید. مشاورین گستره آبی همواره در صدد خدمت رسانی به مشتریان گرامی هستند و از این رو اقدام به ارائه مشاوره رایگان پیرامون خرید و انتخاب کابل برق می نمایند. مصرف کنندگان گرامی می توانند با مراجعه به وبسایت گستره آبی و تماس با شماره های موجود در این وبسایت از این مشاوره رایگان بهره مند گردند. همچنین علاوه بر مشاوره رایگان، مصرف کنندگان گرامی می توانند به راحتی قیمت کابل برق مد نظر خود را استعلام نمایند و یا با مراجعه به لیست قیمت کابل برق و یا لیست قیمت سیم و کابل برق از قیمت محصول خود آگاهی یابند.
مزایا
- هزینه کم برای نصب و راه اندازی کابل قدرت در زمین نسبت به سیستم هوایی
- دارای صرفه اقتصادی
- قیمت کم عایق کابل برق قدرت
معایب
- وزن بیشتر در مسافت بیشتر
- خطاهای الکتریکی ناشی از ساییدگی، اثرات مواد شیمیایی و یا جوندگان
- اتصال کوتاه جریان
